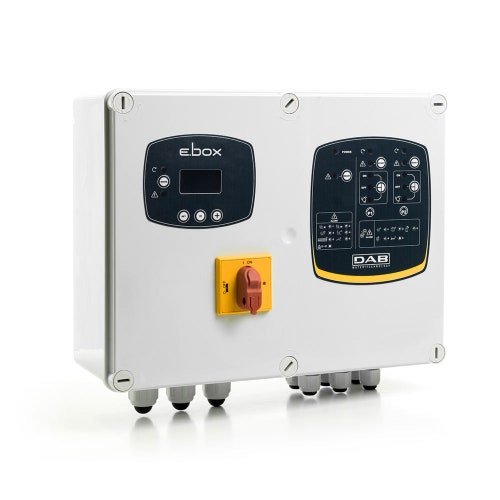

Dab Pumps EBOX PLUS D 230-400V/50-60 Quadro elettronico di comando per protezione e funzionamento automatico di una o due elettropompe monofasi/trifasi per applicazioni domestiche, civili e industriali, versione con display 60163217

Dab Pumps Sistemi di comando e controllo PLUS D 230-400V/50-60, Trifase, IP55, 12 cm lunghezza, 32 cm larghezza, 26 cm altezza, kg 5 - 60163217

EBOX PLUS è un quadro elettronico di comando per la protezione ed il funzionamento automatico di una o due elettropompe sommergibili o di pressurizzazione sia monofasi che trifasi, installate in ambito domestico, civile e industriale.

Costruzione del quadro

Fornito su cassetta in materiale termoplastico autoestinguente, con un grado di protezione IP55, il quadro protegge le elettropompe dalle condizione anomale come: sovraccarichi e sovratemperatura a riarmo automatico, cortocircuiti con fusibili, sovracorrenti delle pompe
(protezione amperometrica), tensioni anomali, marcia a secco, rapidi avviamenti, guasto del del sensore di pressione o incoerenza dei comandi di protezione esterni.

Componenti a fronte quadro

• Sezionatore generale con blocco porta lucchettabile
• Pulsanti selezione funzionamento AUT - OFF - MAN
• Pulsanti RESET allarmi
• Spie segnalazione marcia, blocco, allarmi
• Display

Componenti interni al quadro

• Scheda elettronica di comando e controllo, fusibili di protezione, contattori
• Morsetti di collegamento all’alimentazione trifase (L1-L2-L3)
• Morsetti di collegamento alle elettropompe trifase (U-V-W)
• Morsetti di collegamento ai pressostati, sensori, protezione termica KK, contatti N.O segnalazioni allarme. Dip switch di selezione funzionamento: galleggianti o sensore di livello, riempimento o svuotamento vasche, funzionamento con una o due pompe

Display

La versione con display permette una gestione più semplice, grazie allo stato sempre visibile ed una serie di funzioni aggiuntive come l’anti-blocaggio pompe per il drenaggio, lo storico degli allarmi, la scelta della lingua e la password per il blocco delle impostazioni.

• Tensione nominale di alimentazione: monofase 230 V / trifase 230 V / trifase 400 V (selezione automatica)
• Frequenza: 50 - 60 Hz
• Potenza massima di impiego: 5.5 kW + 5.5 kW
• Corrente massima di impiego: 12 A + 12 A
• Limiti di impiego temperatura ambiente: -10° C +40° C
• Limite di temperatura di stoccaggio: -25° C +55° C
• Umidità relativa all’aria: 90% a 20° C
• Altitudine massima: 1000 s.l.m.
• Grado di protezione: IP55
• Avviamento: diretto
• Versione con display
• Per protezione e funzionamento automatico di una o due elettropompe monofasi/trifasi
• Possibilità di controllo remoto grazie al servizio DConnect (necessario DConnect Box non incluso)
